一、開關柜局放監測原理及系統簡介

1.1、系統概述

高壓開關柜是使用極廣且數量最多的開關設備。由于在設計、制造、安裝和運行維護等方面存在著不同程度的問題，因而事故率比較高，在諸多性質的開關柜事故中，絕緣事故多發生于10千伏及以上電壓等級，造成的后果也很嚴重。特別是小車式開關柜，絕緣事故率更高，而且往往一臺出現事故，殃及鄰柜的現象更為突出。因此，迫切需要對開關柜實行狀態檢修，對設備運行狀況進行實時在線監測，根據設備的運行狀態和絕緣的劣化程度，確定檢修時間和措施，減少停電時間和事故的發生，提高電力系統運行的安全可靠性及自動化程度。

高壓開關柜的絕緣故障主要表現為外絕緣對地閃絡擊穿，內絕緣對地閃絡擊穿，相間絕緣閃絡擊穿，雷電過電壓閃絡擊穿，瓷瓶套管、電容套管閃絡、污閃、擊閃、擊穿、爆炸，提升桿閃絡，CT閃絡、擊穿、爆炸，瓷瓶斷裂等，各類絕緣缺陷發展到最終擊穿，釀成事故之前，往往先經過局部放電階段，局部放電的強弱能夠及時反映絕緣狀態，因此通過在線監測局部放電來判斷絕緣狀態是實現開關柜絕緣在線監測和診斷的有效手段。

1.2、監測原理：

 1.2.1開關柜局放的產生：

局部放電，是絕緣介質中的一種電氣放電，這種放電僅限制在被測介質中一部分且只使導體間的絕緣局部橋接，這種放電可能發生或可能不發生于導體的鄰近。電力設備絕緣中的某些薄弱部位在強電場的作用下發生局部放電是高壓絕緣中普遍存在的問題。雖然局部放電一般不會引起絕緣的穿透性擊穿， 但可以導致電介質（ 特別是有機電介質） 的局部損壞。若局部放電長期存在， 在一定條件下會導致絕緣劣化甚至擊穿。對電力設備進行局部放電試驗， 不但能夠了解設備的絕緣狀況，還能及時發現許多有關制造與安裝方面的問題，確定絕緣故障的原因及其嚴重程度。因此， 對電力設備進行局部放電測試是電力設備制造和運行中的一項重要預防性試驗。

基于對發生局部放電時產生的各種電、光、聲、熱等現象的研究，各種局部放電檢測技術應運而生。局部放電檢測技術中也相應出現了電檢測法和光測法、聲測法、紅外熱測法等非電量檢測方法。近年來， 隨著局部放電檢測技術的提高和進步，采用聲電聯合監測是目前采用較廣泛的方法。事實證明，該方法能夠有效檢測表面放電、沿面爬電、尖端放電、內部放電、電暈放電等多種類型放電。

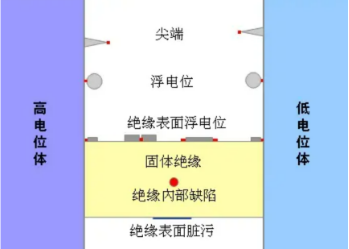

局放放電的放電 原因入下圖所示：

1.2.2、開關柜局放的主要類型合特征

開關柜局放的放電類型，從位置上分為：表面放電和內部放電；從特征上分持續放電和間歇放電；
開關柜局部放電的表現形式包括，電磁波：HF～VHF～UHF～SHF；聲音噪聲： 可聞噪聲和超聲波；氣體生成物：氮化物、碳化物和氟化物；光：紅外、紫外； 電流行波：高頻脈沖電流。

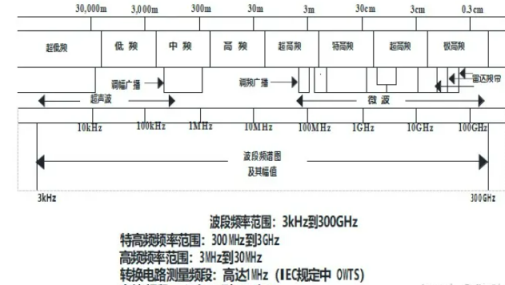

從頻域上看，開關柜局放涵蓋從低頻到極高頻的各個頻段。

1.3系統簡介：

局部放電在線監測系統適用于10kV 及以上電壓等級的電纜以及開關柜局部放電在線監測。能實時監測放電量，放電相位，放電次數等基本局部放電參數；計算出各個接頭及各段電纜局部放電幅值、頻次；經多次采集（一般測量50個工頻周期）后，從數據庫提取數據進行譜圖分析和數據報表以確定放電點相對位置，必要時給出報警。并可按照客戶要求，提供有關參數的統計量。能存儲測試譜圖、放電趨勢，從而及時發現電纜及接頭的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為電纜的檢修工作提供依據。

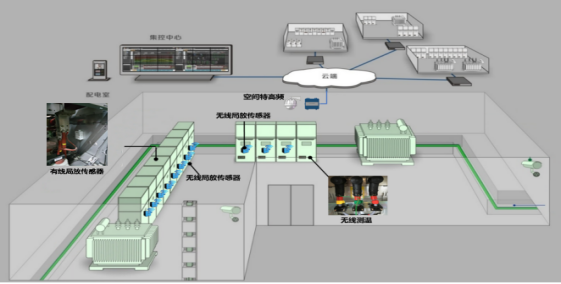

開關柜局放在線監測系統圖

1.3.1系統組成

1.3.1.1現場設備層

由UHF傳感器、TEV傳感器、超聲傳感器三合一監測終端和現場數據采集服務器構成。UHF傳感器用來接收局放產生的特高頻電磁波信號；TEV傳感器用于接收局部放電在開關柜柜壁產生的暫態對地電壓信號；超聲傳感器用來接收局放產生的超聲信號。

1.3.1.2.數據處理通訊層

監測終端用于兩路傳感器信號的連續實時采集、數字化處理，現場報警等，并與現場數據采集服務器通信，完成數據上傳；

1.3.1.3監測應用層

現場數據采集服務器用于連續采集、存儲監測終端所上傳的數據，將數據打包、加密，并與位于監管中心的數據庫服務器通信，完成數據上傳。

二、系統硬件組成

2.1、局放在線監測傳感器

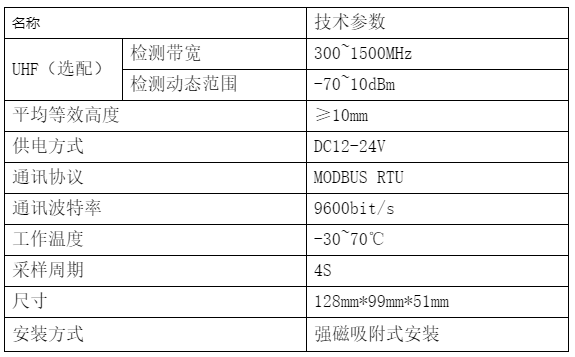

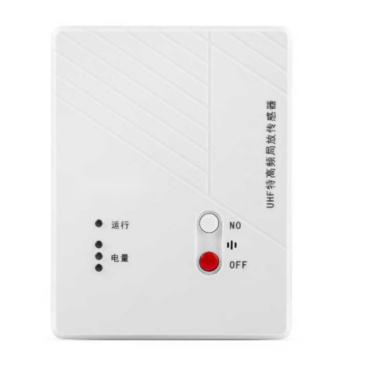

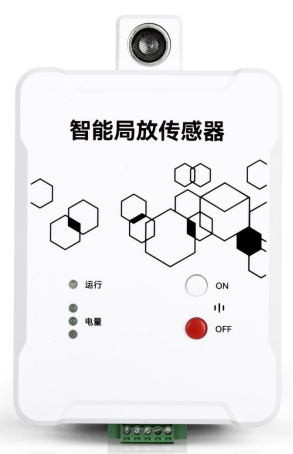

2.1.1K01三合一局放傳感器

特高頻局放傳感器可監測特高頻信號，適用于電力系統內主、配網中的開關柜類設備的狀態監測:采用了磁吸式安裝設計，直接吸附固定于開關柜柜壁表面。

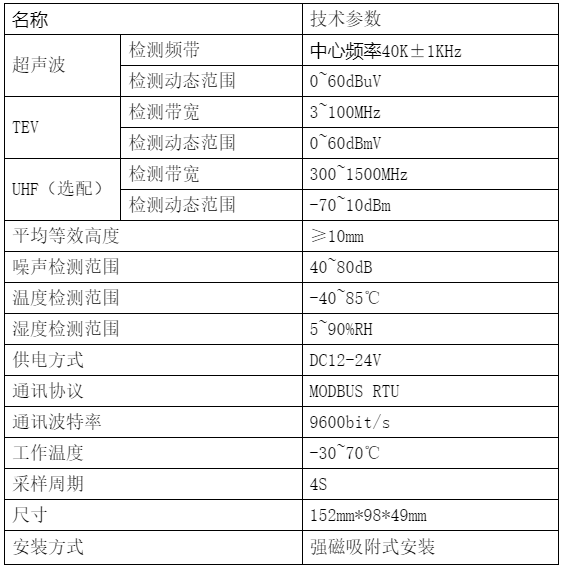

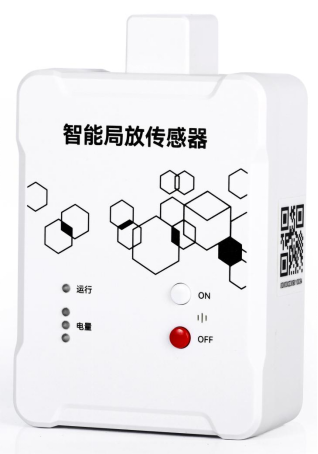

2.1.2GIS-K02三合一局放傳感器

三合一局放傳感器可監測特高頻、超聲波及暫態地電壓信號，適用于電力系統內主、配網中的開關柜類設備的狀態監測:采用了磁吸式安裝設計，直接吸附固定于開關柜柜壁表面。

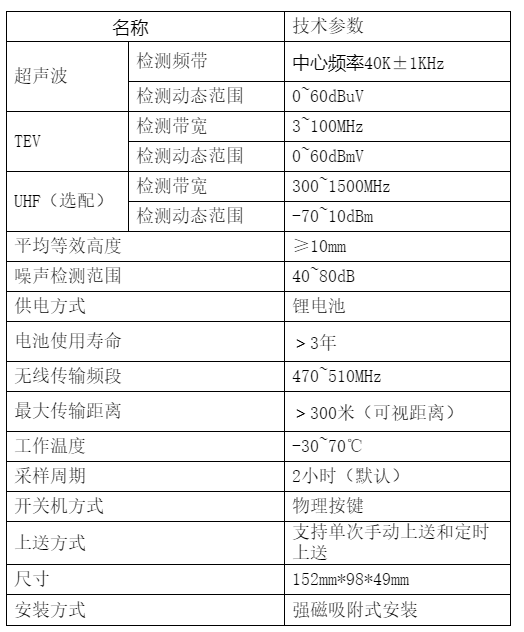

2.1.3K03無線三合一局放傳感器

無線三合一局放傳感器可監測特高頻、超聲波及暫態地電壓信號，適用于電力系統內主、配網中的開關柜類設備的狀態監測:采用了磁吸式安裝設計，直接吸附固定于開關柜柜壁表面，支持無線發送，免停電安裝。

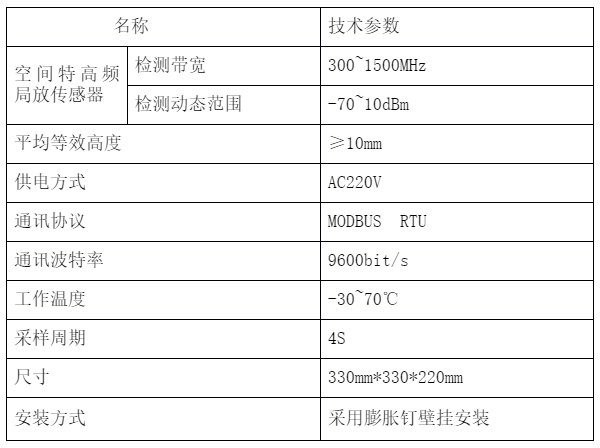

 2.1.4K04空間型局放傳感器

終端采用特高頻（UHF）監測技術，實時監控配電房半徑10m內空間電磁波輻射狀態，監測配電房產生的特高頻信號，把采集到的信號傳到信號采集采集裝置。

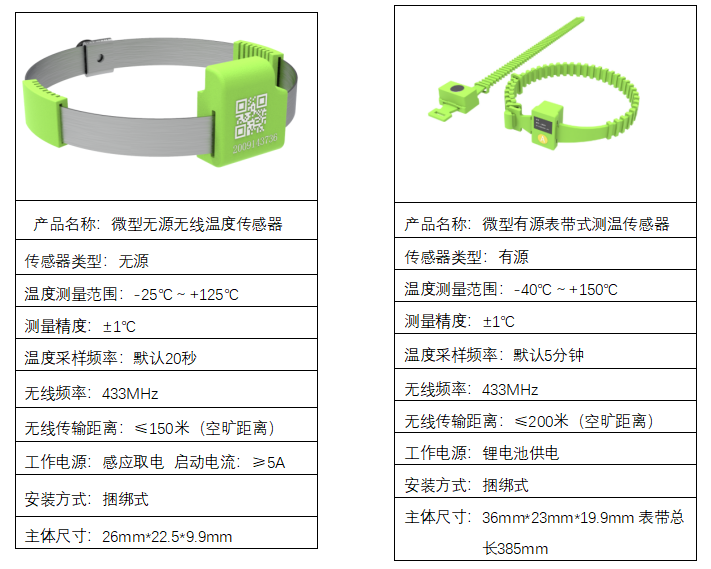

 2.1.5CW無線測溫傳器

無線溫度傳感器用于測量高壓帶電物體表面或接點處的溫度，如高壓開關柜內的裸露觸點、母線連接處、戶外刀閘及變壓器等的運行溫度。無線溫度傳感器是由溫度傳感器、信號調制放大、邏輯控制電路、無線調制接口等組成（如下圖所示）。傳感器將采集到的溫度信號通過無線網絡發送到采集裝置

2.2、局放采集主機

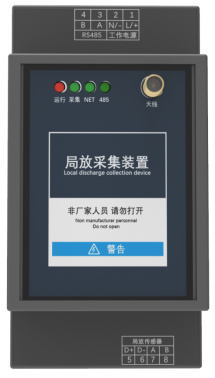

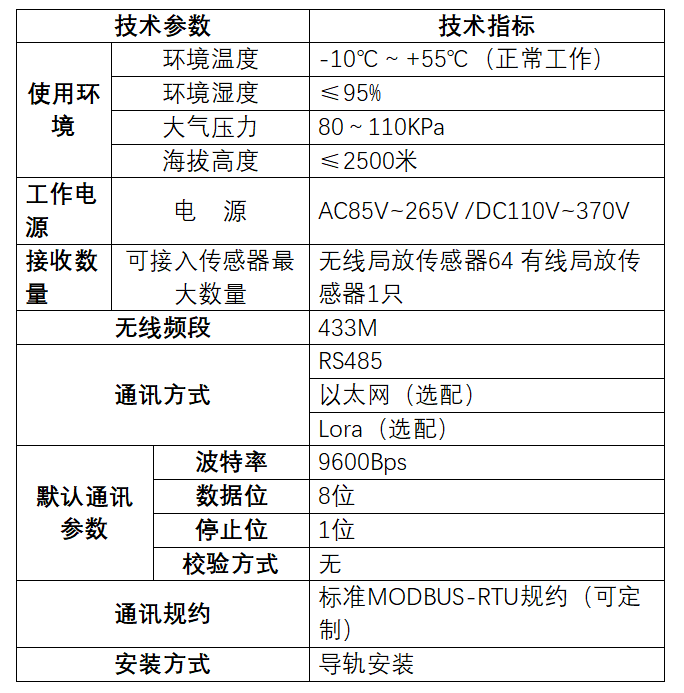

2.2.1ZKI局放采集裝置

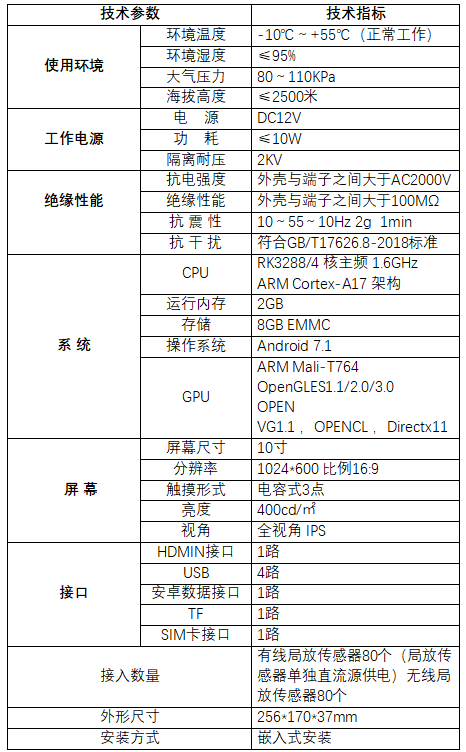

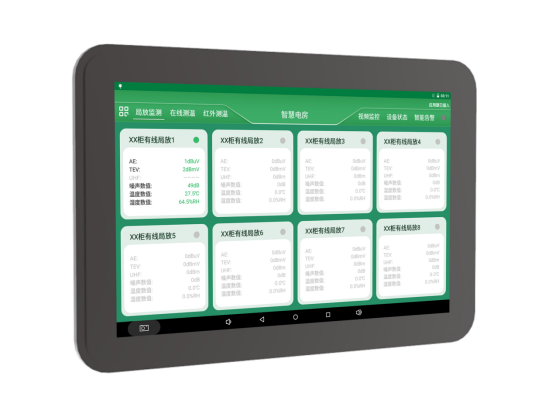

2.2.2ZKII觸摸屏局放監測主機

 觸摸屏局放監測主機用于接收局放采集裝置數據，展示所有局放及溫度傳感器實時數據，局放圖譜及設備狀態信息，具備告警及事件記錄功能，具有多種通訊接口可與第三方平臺進行數據對接
