1 產品概述

1.1 產品意義

現階段，我國電力系 統對于電能的質量提出越 來越高的要求，不僅要確 保供電穩定可靠，而且供 電的安全性也是重要要求。 電力系統中，金屬封閉開 關設備得到廣泛應用，因 此開關柜運行的是否穩定 可靠是重中之重，電氣設 備在運行的過程中由于受 到高溫、電壓、振動以及 其他化學作用，將會使得其絕緣性能降低，會產生局部放電現象，同時又會加 速絕緣的惡化情況，會給電力系統造成較大的經濟損失。但是，由于開關柜內 部空間狹小、零件繁多、結構復雜，絕緣距離小，因此比其它電力設備更容易 出現絕緣缺陷，從而對設備安全運行帶來巨大隱患。 高壓電氣設備的絕緣內部如氣泡間隙、雜質、尖刺等缺陷，在強電場作用 下使得開關柜絕緣內部的電場分布不均勻，在缺陷部位的電場強度會增大，從 而容易導致該部位發生未貫穿整個絕緣的放電，即局部放電。 局部放電一般不會引起開關柜內部絕緣的穿透性擊穿，但是卻會導致絕緣 介質的局部損壞。若其長期存在，則會在一定條件下造成絕緣裝置電氣強度的 破壞，最終造成開關柜內部絕緣擊穿。因而對于電氣設備而言，電氣設備發生 1局部放電現象是導致其絕緣老化或劣化甚至損壞從而引發設備損毀及電力系統 事故的重要原因之一，同時局部放電也是設備絕緣完整性退化的標志。因此對 電氣設備的局部放電進行監檢測是評估設備絕緣狀況的重要手段，也是發現設 備潛伏性故障，最終實現故障預警，避免故障發生的有效措施之一。

K01型高壓開關柜局部放電監測裝置通過檢測伴隨局部放電而產生的 電磁波輻射并自動確定現場局部放電的實際檢測頻率，隨后將檢測的局部放電 的放電次數和放電頻次上傳至服務器。

1.2 特高頻檢測原理

局部放電超高頻檢測技術是一種非接觸的檢測方法，依據是“場”的原理， 它通過天線傳感器接收局部放電過程中輻射的超高頻電磁波，從而實現局部放 電的檢測。 電力設備絕緣體的絕緣強度和擊穿場強都很高，當局部放電在很小的范圍 內發生時，該擊穿過程會很快，并且在擊穿過程中會產生上升沿很陡的局部放 電脈沖電流，其上升時間為 ns 級，并激發頻率高達數 GHz 的電磁波信號。因 此，可以運用超高頻傳感器監測電氣設備內部局放電流激發的電磁波信號對開 關柜的局部放電情況進行評估。

2 產品特點

1) 采用超寬頻段的特高頻傳感器，監測靈敏度更高，結果更準確。

2) 可進行云端計算、分析與存儲，實時多地查看運行狀態和監測結果。

3) 具備實時、連續監測功能。

4) 使用模塊化、可擴展、低功耗、免維護的設計標準，適應復雜運行環 境，具有高可靠性和穩定性。

5) 裝置采用獨立高速 A/D 芯片進行信號采樣保證全部通道采樣的同步 和背景噪音參考同步性，提高了采樣速度和局放信號的甄別高可靠性。

6) 傳感器采用無源傳感器技術，安裝與一次設備無任何電氣接觸，保證 安裝方便、使用安全。

7) 裝置可配專用的濾波器，可抗現場復雜的電磁干擾環境， 能有效地去 除噪音信號且成功識別局放信號，杜絕誤報事故的發生。

8) 具有靈活強大的通信功能，可配置DTU 單元進行數據遠傳。支持 Modbus 等通信規約，將實時監測數據、報警信號等數據上傳至上位 機。

9) 具有歷史數據循環存儲功能，電源失電后保存數據不丟失， 數據包括 放電數據、報警記錄、系統日志等。

10) 硬件全部采用工業級元器件、所有與外界的連接均做到了充分的電氣 隔離，并內置抗雷擊保護電路和電源濾波器，專業的 EMC 設計。

11) 裝置配備專用上位機軟件，可設置系統參數、查看監測數據、軟件升 級、通信通道監視。

3 產品參數

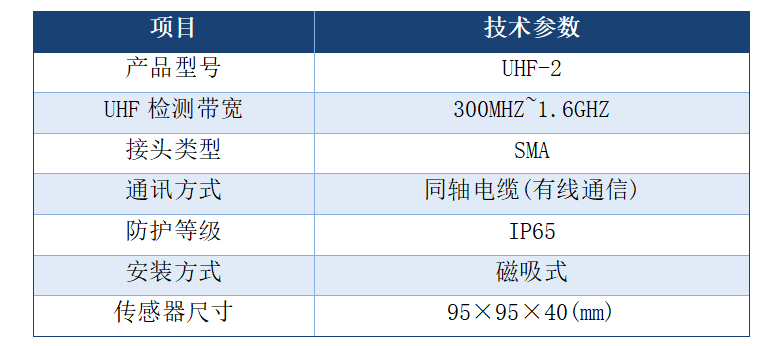

3.1 特高頻（UHF）傳感器技術參數

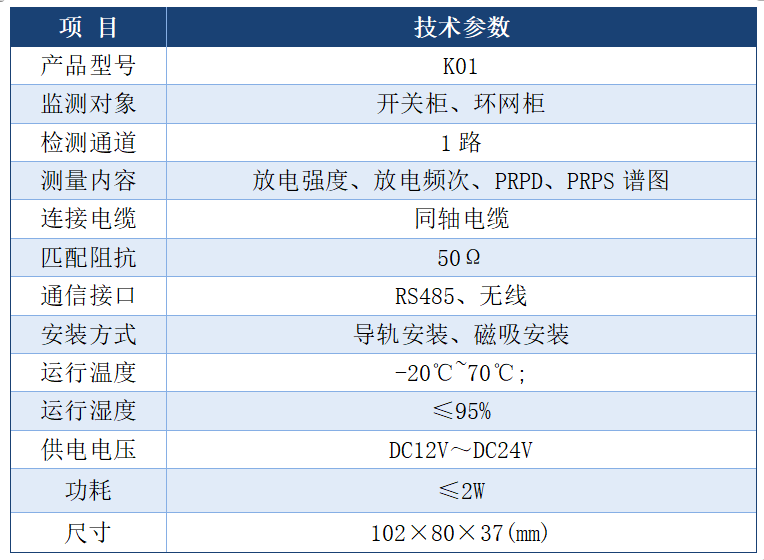

3.2 局放監測裝置技術參數
