1 系統概述

1.1 系統簡介

高壓電纜局部放電監測系統是一款專為保障高壓電纜安全穩定運行而設計的智能監測設備。通過先進的傳感技術與數據分析算法，實時捕捉高壓電纜在運行過程中產生的局部放電信號，實現對電纜絕緣狀態的精準評估與故障預警，有效降低電纜突發故障風險，減少停電事故，提高電力供應的可靠性與穩定性 。

1.2 技術原理

電纜內部局部放電產生的電流脈沖還可以激發出電磁波，包括中低頻和UHF段電磁波，然后根據接收的信號來分析局部放電的嚴重程度及其位置。 該方法特別適合在電纜頭位置處檢測，電纜頭是局放發生概率最高的位置，且HF信號更容易傳出來被檢測到，可定制合適的頻帶實現抗感擾的目的，也能對故障實現定位。

系統采用模塊化設計方法，通過安裝在電纜接頭接地線上的脈沖電流傳感器，來耦合電纜本體里的局部放電脈沖電流信號，耦合到的脈沖信號通過同軸電纜傳送至智能無線數據采集終端，經多次采集后， 對模擬信號經過濾波、放大處理和模擬數字轉換后變成數字信號，再經過高階數字濾波處理后由處理器經過無線信號發射單元傳送至服務器。

 檢測單元采用電流感應同步方式或者交流電源獲取同步方式，用以標定各種特征信號發生的時刻值，實現各終端之間的相位和時基同步，方便后續局放圖譜分析。

終端將系統所設置的每個測量周期內的局放信號峰值，有效值計算，加入時戳，傳輸給服務器。

1.3 系統組成

1.3.1 傳感器單元

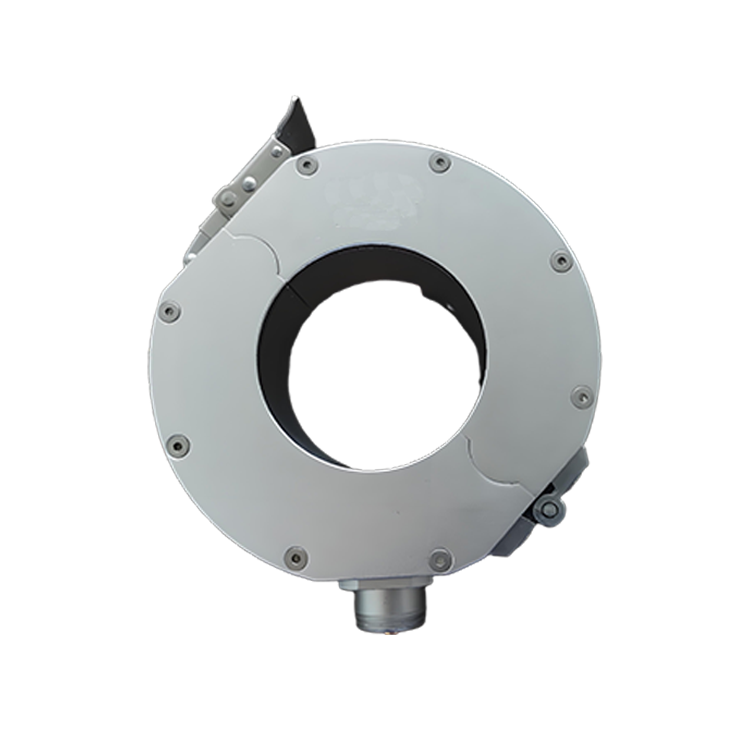

高頻脈沖電流傳感器主要針對具有接地線的電纜接頭，例如終端接頭和帶接地線的三相分體式電纜的中間接頭。采用鉗式結構設計，外殼采用鋁合金材料，外表采用氧化絕緣工藝處理，接口是防水接頭。實時感應0.3M-200MHz頻帶的信號，實現對電纜局部放電信號的耦合。

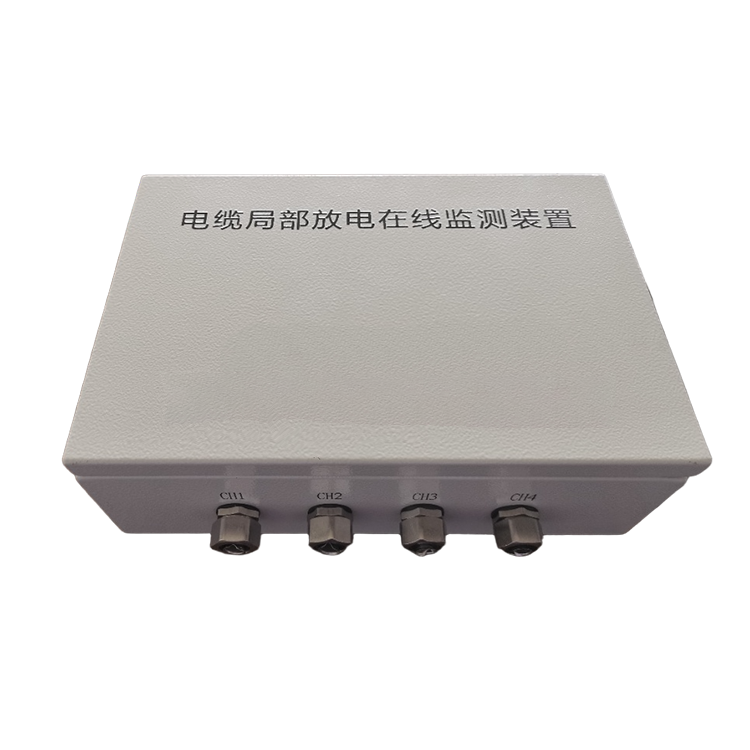

 1.3.2 局放監測裝置

接收傳感器傳輸?shù)男盘?，進行放大、濾波、模數轉換等預處理，確保采集到的數據準確、穩定，并通過網絡將數據傳輸至數據處理單元

局放監測裝置采用嵌入式高性能處理器，在保證高速采樣的同時，大幅降低了裝置功耗。各臺局放監測裝置通過485總線、網口，采用MODBUS-RTU協議組網遠程通訊。各局放監測裝置可采用供電通訊一體化的多芯電纜進行串行連接，極大的簡化了現場布線。

1.4 主要組件技術參數

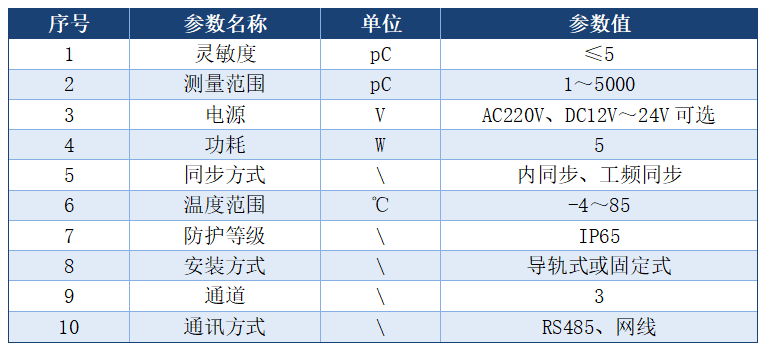

表 1 局放監測裝置參數

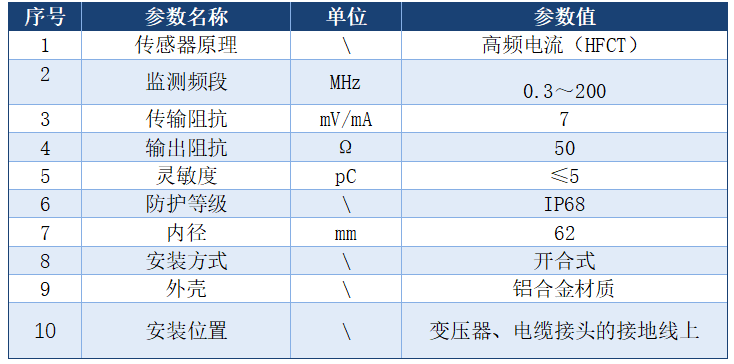

表 2 HFCT高頻局放傳感器參數

1.5 系統功能

1. 實時監測：24 小時不間斷監測高壓電纜局部放電信號，實時更新數據，確保及時發現潛在故障隱患。

2. 故障預警：根據預設的閾值與算法，對異常放電信號進行智能分析，一旦檢測到可能影響電纜安全運行的情況，立即發出預警。

3. 數據分析：具備強大的數據分析功能，可生成各二維圖譜、三維圖譜，幫助用戶直觀了解電纜絕緣狀態的變化趨勢，為設備維護與檢修提供科學依據。

4. 歷史數據存儲：自動存儲監測數據與歷史記錄，存儲周期可根據用戶需求自定義，方便用戶回溯與分析電纜運行情況。

5. 設備管理：添加、刪除和修改設備臺賬。

1.6 系統拓?fù)鋱D

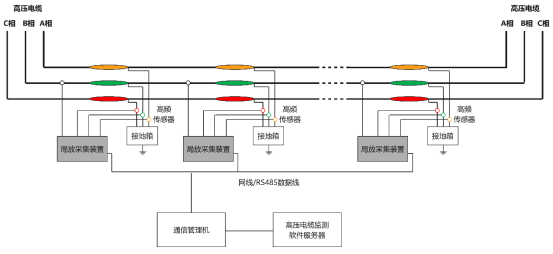

系統包括HFCT高頻傳感器、相位同步傳感器、局放監測裝置、通訊管理機及監控后臺組成；HFCT高頻傳感器卡在變壓器或者電力電纜接地線上，當產生局部放電時，此HFCT高頻傳感器就會感應到流經接地線上的高頻脈沖電流信號，傳感器通過射頻同軸線纜將感應到的電流信號傳輸?shù)骄址疟O(jiān)測終端上，局放監測終端通過濾波、放大、算法分析得到最終局放信息，通過RS485的標準Modbus協議將局放信息傳輸?shù)酵ㄓ嵐芾頇C(jī)，通訊管理機將數據通過光纖或者GPRS傳輸?shù)奖O(jiān)控平臺；相位同步傳感器一般卡在電力電纜本體上，采集電網的一次電流信號，此電流信號通過線纜傳輸?shù)奖O(jiān)測終端，監測終端通過比較電路獲取一次電壓的相位信息，用于局放數據分析。
